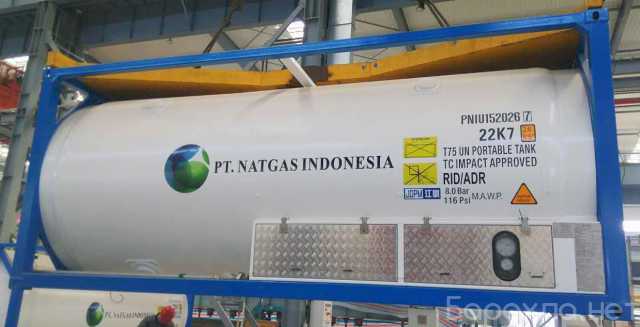

Продам: танк-контейнер Т75 21000л NTTU в Благовещенске

Изготовление на заказ!
Стоимость подлежит уточнению из-за колебания курса валют!

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
1.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 Проектирование и тестирование
Резервуар - в соответствии с

-тип ASME VIII DIV 1; RID/ADR, IMDG,
T75 UN PORTABLE TANK TIR;UIC; TC;FRA; CFR49
T75 UN Portable Tank
Рама - в соответствии с ISO 1496/3
Угловые фитинги ISO Standard 1161

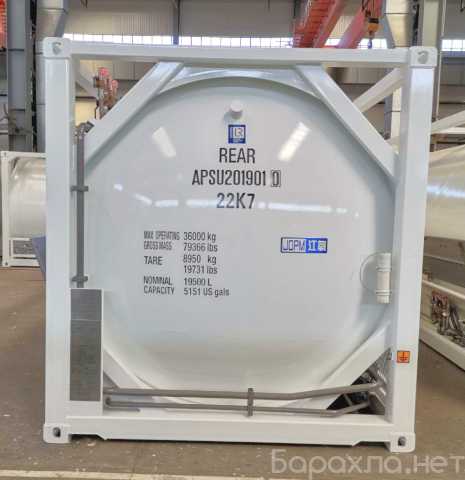

Код размера и типа 22K7
1.2 Номинальный объем 21500 л
1.3 Размеры и массы
Максимально разрешенная масса-брутто 36000 кг
Масса тары (приблизительно) 9200 кг
Длина 6058 мм
Ширина 2438 мм
Высота 2591 мм
1.4 Размеры резервуара
Внутренний сосуд
Внутренний диаметр 2220 мм
Круговая внутренняя длина 4590 мм
Внешний сосуд
Внутренний диаметр 2416 мм
Круговая внутренняя длина 5110 мм
1.5 Номинальное давление и температура
Внутренний сосуд
Расчетная температура - 196°С
Максимально допустимое рабочее давление 22.0 Бар / 2.2 МПа
Испытательное давление 29.9 Бар / 2.99 МПа
Давление испытания на утечку 19.8 Бар / 1.98 МПа
Внешний сосуд
Диапазон температуры окружающей среды От -40°С до +50°С
Расчетное давление -1.03 Бар / 0.103 МПа
1.6 Материал конструкции
Рама Q355D-GB/T1591
Внутренняя оболочка и днища SA-240M 304
Внешняя оболочка и днища Q345R-GB/T 713
1.7 Изоляция
Тип изоляции Вакуумно-многослойная изоляция ( суперизоляция)
Материал Алюминиевая фольга
Степень вакуумной герметизации ≤0.08 Па
Статическая скорость испарения ≤0.34%
1.8 Среда наполнения
LO2 (Liquid O2 (Oxygen)) - КИСЛОРОД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1073 (UN1073)
LN2 (Liquid N2 (Nitrogen)) - АЗОТ ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1977 (UN1977)
LAr (Liquid Ar (Argon)) - АРГОН ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 1951 (UN1951)
LCO2 (Liquid CO2 (Liquid Carbon Dioxide)) - УГЛЕРОДА ДИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2187(UN2187)
LN2O (Liquid N2O (Liquid Nitrous Oxide)) - АЗОТА ГЕМИОКСИД ОХЛАЖДЕННЫЙ ЖИДКИЙ № ООН 2201 (UN2201)
1.9. Производительность
Продукт Теоретическое время удержания (дни) Полезная нагрузка (кг) Давление наполнения (бар изб.) Начальное заполнение%
LN2 64 11314 0 66.2%
LO2 95 17755 0 73.3%
LAr 76 21573 0 72.9%
LN2O 65 19777 15 85.6%
LCO2 64 20724 15 89.7%

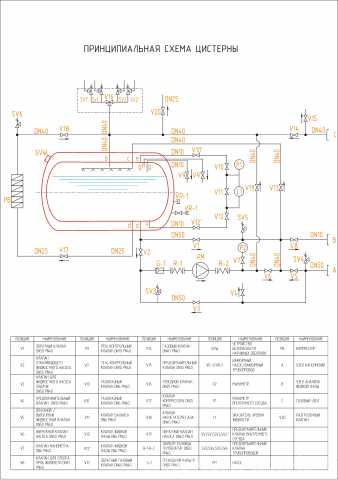

2.0 ФИТИНГИ И АКСЕССУАРЫ
Тип клапанов – криогенные из нержавеющей стали с удлиненным шпинделем
2.1. Нижнее заполнение / жидкостная линия
Поставщик клапана HEROSE
Условный внутренний диаметр DN50 (2")
Концевое соединение DN50/DN65 PN40 фланец + глухой фланец
2.2. Верхний залив /газовая линия
Поставщик клапана HEROSE
Условный внутренний диаметр DN40 (1.5”)
Концевое соединение Совместно с нижней заливкой
2.3. Вентиляционная линия
Поставщик клапана HEROSE
Условный внутренний диаметр DN40 (1.5”)
Концевое соединение DN40 PN40 фланец + глухой фланец
2.4. Блок повышения давления (БПД)
Условный внутренний диаметр Подача из бака в ПБУ-вход (жидкость) DN25 (1”)
Условный внутренний диаметр От ПБУ к баку (пар) DN50 (2”)
2.5. Блок предохранительных клапанов
Поставщик клапана HEROSE
Размер (3/4” x 1”) предохранительные клапаны из нержавеющей стали
Установленное давление +22.0 Бар / 2.2 МПа
Поставщик клапана 3/4” х 2 3-ходовой шаровой клапан
2.6. Кран для проб
Поставщик клапана HEROSE
Количество 2 x DN8 криогенный клапан с коротким штоком – 95%-90% от общего объема (Настройка пропорции измерения в соответствии с требованиями заказчика)
Условный внутренний диаметр DN10 (3/8”)
2.7. Линии отбора проб
Поставщик клапана HEROSE
Количество DN8 криогенный клапан с коротким штоком - клапан для отбора проб жидкости и газа
Условный внутренний диаметр DN10 (3/8”)
2.8. Продувочная линия
Поставщик клапана HEROSE
Количество DN8 криогенный клапан с коротким штоком
Условный внутренний диаметр DN10 (3/8”)
2.9. Устройство защиты трубопроводов
Поставщик клапана REGO
Количество (1/4” x 3/8”) предохранительные клапаны
Условный внутренний диаметр DN10 (3/8”)
2.10.1. Манометр для внутреннего сосуда
Поставщик WIKA
Класс точности Grade 1.6
Количество Один
Диапазон измерения 0～4.0 МПа
С запорным клапаном для отключения источников напряжения при техническом обслуживании или осмотре
2.10.2. Манометр после насоса
Поставщик GuangShun
2.11. Датчик уровня жидкости
Поставщик WIKA
Класс точности PN40
Количество Один
Диапазон измерения 0~3м H2O
2.12. Насос криогенный
Модель CRYOSTAR GBS 155/4.5-6.9 C/3
2.13.Пенал для документов
1ед. из ПВХД, водонепроницаемый, устанавливается на заднем торце
2.14. Наклейки
Один комплект на изделие в соответствии с требованиями норм
2.15. Таблички данных
Один комплект табличек с техническими данными из нержавеющей стали на каждый резервуар в соответствии с требованиями
2.16 Клапанный шкаф
В защитном шкафу из нержавеющей стали с дверцей из нержавеющей стали находится газовая и жидкостная линии, клапаны, манометр.
3.0 ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ
3.1 Внутренний сосуд и внешний сосуд, изнутри и с наружи очищаются и обезжиривается. Сварные швы очищаются от окалины.
3.2 Арматура и трубопроводы, включая клапаны и секции труб, предварительно очищаются, а затем устанавливаются на резервуар
3.3 Проверка на герметичность и продувка азотом производится после очистки и установки всех клапанов, заглушек и подсоединения трубопроводов. Выполняется проверка на герметичность при давлении 14,4 бар с использованием чистого и сухого воздуха. Танк-контейнер будет доставлен с продувкой азотом. Будет использоваться азот (O2
